Insulator Karet Silikon Batang Panjang 750kV

Deskripsi Produk

END FITTING

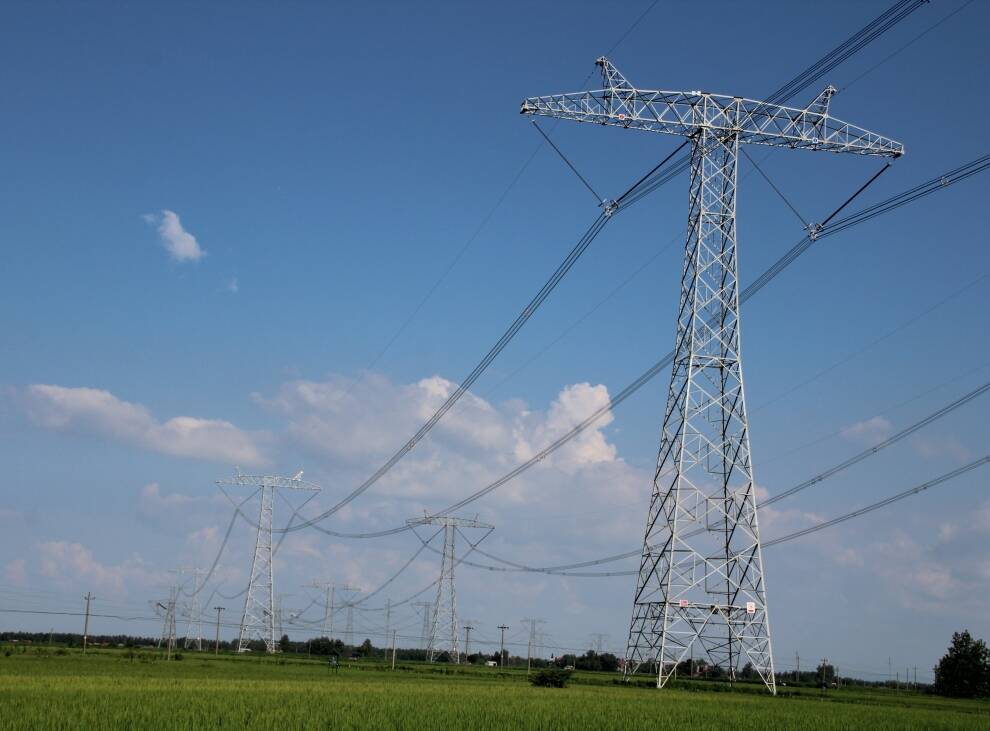

I. Parameter Transmisi Dasar

Dinilai 750kV, tegangan operasi maksimum 800kV, EHV (<1000kV UHV), dedicated backbone voltage of Northwest China Power Grid (Shaanxi, Gansu, Ningxia, Qinghai, and Xinjiang)

Kapasitas transmisi-sirkuit tunggal: 2200-2600MW, saluran ≈ 2 500kV

Jarak transmisi ekonomis: 300-600km, cocok untuk transmisi tenaga panas, tenaga angin, dan tenaga fotovoltaik skala besar di Tiongkok Barat Laut

Perbandingan: 500kV sekitar 1200MW; 1000kV sekitar 5500-6000MW

II. Konfigurasi Konduktor (Mainstream Six-Split)

Tipe terpisah: susunan heksagonal reguler 6-split, jarak split 400mm (standar industri)

Konduktor umum: JL/G1A-400/50, JL/G1A-500/45 Kawat pilin aluminium berinti baja (spesifikasi yang umum digunakan untuk ekspor)
Kabel arde: Konfigurasi kabel arde ganda, kabel optik OPGW inti JLB20A-baja berlapis aluminium 120/150 + 72-inti (multiplexing komunikasi)

AKU AKU AKU. Parameter isolator (komposit/piringan porselen/kaca, frekuensi tinggi untuk ekspor)

1. Cakram porselen/isolator kaca (ketinggian kurang dari atau sama dengan 1000m)
Tali suspensi: 32 cakram 160kN/210kN; string tegangan memiliki jumlah cakram yang sama (string tegangan 750kV tidak memiliki cakram tambahan, dibedakan dengan cakram 500kV + 2)
Tinggi cakram tunggal sekitar 155mm, total panjang senar ≈ 5,0m

2. Insulator komposit berbentuk batang-(umumnya untuk jalur yang baru dibangun)
Panjang total: 7,0-7,3m, dengan cincin penyeimbang ganda di bagian atas dan bawah (penting)
Tonase: 300kN/420kN/550kN, jarak rambat yang diperluas di area yang sangat tercemar
